對于材料穩定的大型堆場可采用固定式堆取料機，而對于臨時堆場采用裝載機堆料效率很差，顆粒小的物料很難堆到一定高度，且有很大的危險性；顆粒大的物料裝載機來回碾壓會破壞物料結構，產生經濟損失；目前市場上有簡易的堆料裝置，其存在以下缺點：堆料效率差；堆料高度低；不適應有粉塵物料。
輪胎式移動堆料裝置適用于各種塊狀、粒狀等松散物料堆場堆料。它包括：行走機構；進料裝置；皮帶機系統；臂架俯仰機構；臂架旋轉機構；出料筒系統；液壓控制系統；司機室；配電系統（移動式電站或電纜卷筒）等。
全部系統安裝在移動式平臺上，構成一體式移動堆料機。可以在堆場場地內任意位置自由移動，無須在堆場內布置固定軌道，增加堆場利用率；進料裝置具備穩流功能，保證連續、均勻、平穩地供料；自卸卡車或裝載機以最快的速度直接卸料，極大提高了運營能力。臂架俯仰機構使卸料點保持最小降落距離；配電系統采用移動式電站或電纜卷筒接收岸電，使整個系統具有完整地獨立性。
根據用戶投資規模和堆場工況，行走機構有縱向行式、橫向行式、全方位幾種，采用縱向行式行走機構設備遷移比較方便；橫向行式適用于長形堆場，但設備遷移不方便；全方位可解決上述問題，但造價較高。行走機構在駕駛室通過操縱桿控制，操作自如。
堆料裝置的進料系統在進行堆料作業時尾部著地，使設備避貨車對設備的沖擊。移動時通過油缸抬升進料系統，設計獨特的轉向裝置。
皮帶機系統安裝在堆料裝置臂架上，后方喂料機與皮帶機進料口相連，向堆料裝置皮帶機喂料，物料經由皮帶機進行提升，從而實現堆料裝置連續作業。
皮帶輸送機具有俯仰、旋轉功能，隨著物料高度的增加，通過料位儀控制臂架旋轉和抬升，實現堆料。旋轉功能增加了堆料的覆蓋面，減少移動次數，提高堆料效率。
堆料機自身具有行走功能，當物料達到既定高度，完成某一區域的堆料作業后，通過后輪抬升、轉向系統，將進料裝置和爬坡提高，移動堆料機，進行下一區域作業，如此實現整個堆場的堆高作業。
裝置適應多種類型材料，堆料能力可達到600立方米/小時。
不需固定港口設施，不必擴大港口基礎設施。當不進行作業時，可以清空所有的移動設備，對現存的港口運轉影響極小。可以在場地任意位置堆料，擴大堆場的利用空間。該設備可以輕松遷移到其它地方，提升設備的利用率。
進料裝置具備穩流功能，保證連續、均勻、平穩地供料；整套系統實現了環保堆料，無論是采用液壓油缸懸臂拉桿或采用液壓油缸推動升降，都能使卸料點降到最低水平，減少物料降落的距離；當輸送有塵物料時，進料裝置設計為廂式，進料口處增加橡膠簾罩；根據材料的品性配置柔性伸縮軟管、鋼制伸縮套減少因材料吊落而產生的塵埃；出料槽可前后偏擺或回轉布料，設備可移動到碼頭的任意位置和出料槽的廣幅布料，極大提高了平均堆料速度。
配套移動進料裝置，讓自卸卡車或裝載機以最快的速度進行卸料，極大提高了運營能力。電力或移動式電站可適應不同的工作環境，輸送有塵物料配套高效的除塵設施，材料中含鐵雜質時可配套高性能除鐵器。
當原有設施不能滿足新材料的堆料時，當需要提高堆場運營能力時，當堆場貨物的品種多樣化時，移動式堆料裝置是其理想的選擇。移動式堆料裝置具有獨立性，如果交易結束，裝船機（期權）可以自由的遷移，甚至轉賣。強勁的二手市場有效保障這些機器的剩余價值從而減少投資風險。
對于材料穩定的大型堆場可采用固定式堆取料機，而對于臨時堆場采用挖掘機堆料，效率很差，很難堆到一定高度，有很大的危險性；顆粒大的物料挖掘機來回碾壓會破壞物料結構，產生經濟損失；目前市場上有簡易的堆料裝置，其存在以下缺點：堆料效率差；堆料高度低；不適應有粉塵物料。
參閱本網站，創新之路，參考文獻《環保節能堆高技術》。

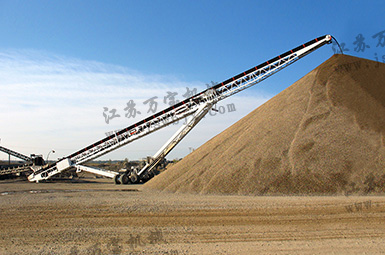

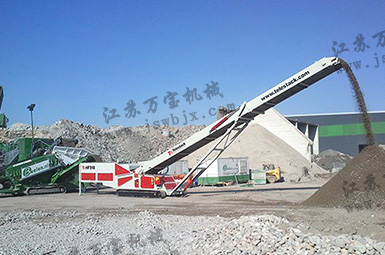

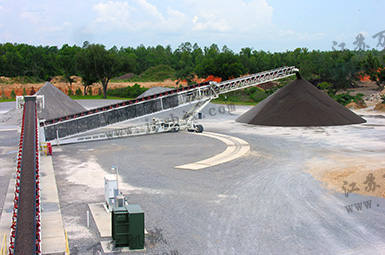

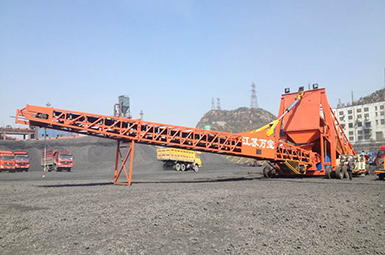

移動式堆料機
對于材料穩定的大型堆場可采用固定式堆取料機，而對于臨時堆場采用裝載機堆料效率很差，顆粒小的物料很難堆到一定高度，且有很大的危險性；顆粒大的物料裝載機來回碾壓會破壞物料結構，產生經濟損失；目前市場上有簡易的堆料裝置，其存在以下缺點：堆料效率差；堆料高度低；不適應有粉塵物料。
01
產品概述
02
結構特點
移動式堆料裝置適用于各種塊狀、粒狀等松散物料堆場堆料。它包括：行走機構；進料裝置；皮帶機系統；臂架俯仰機構；臂架旋轉機構；液壓控制系統；司機室；配電系統（移動式電站或電纜卷筒）等。
系統介紹

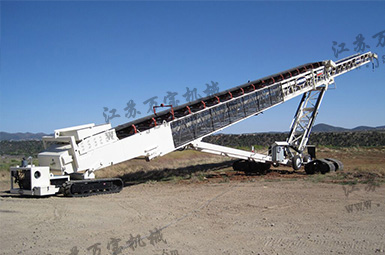

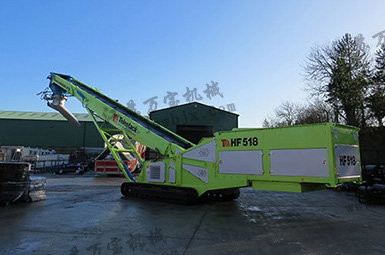

1.行走機構：有輪胎式、履帶式、組合式。參閱本網站《移動科技-輪胎移動、履帶移動》；

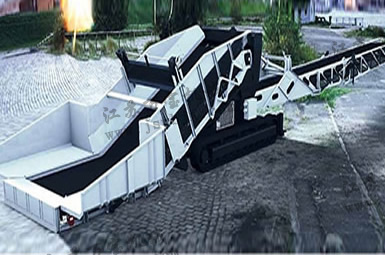

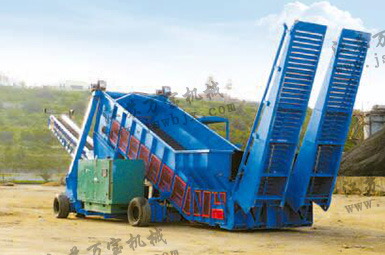

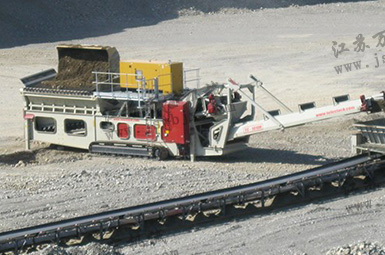

2.進料裝置：進料裝置具有穩流、儲存功能，保證物料均勻輸送到皮帶機，有自卸卡車直接進料、裝載機喂料、皮帶機連續給料形式，參閱本網站《移動科技-穩流 進料 轉運》；
3.皮帶機系統：皮帶機系統由傳動滾筒和改向滾筒、托輥、輸送膠帶、清掃裝置、安全保護裝置、張緊裝置及金屬結構架等部分構成，臂架可以設計為弧形或直線式，臂架有折疊式、伸縮式，參閱本網站《移動科技-臂架折疊 伸縮》；
4.臂架俯仰、旋轉機構：臂架俯仰、旋轉機構包括液壓系統和固定支架兩部分。臂架相對于水平線0°—25o俯仰，形式有雙油缸支撐、單油缸拉升。旋轉履帶底盤整機回轉式，履帶或輪胎組合整機回轉式，可實現360o旋轉。回轉軸承臂架回轉式，沿設備中心線±30-45o旋轉。參閱本網站《移動科技-臂架俯仰旋轉》；
5.液壓控制和液壓站：滿足裝船機整機行走動力、油缸支撐臂架或拉桿作俯仰運動、行走機構支撐。
6.電氣設備：由供配電部分、液壓動力部分、控制部分、照明部分、信號顯示及安全信號保護等部分組成。移動式電站能滿足裝船機和配套進料裝置的供電；
系統介紹
1.行走機構：有輪胎式、履帶式、組合式。參閱本網站《移動科技-輪胎移動、履帶移動》；
2.進料裝置：進料裝置具有穩流、儲存功能，保證物料均勻輸送到皮帶機，有自卸卡車直接進料、裝載機喂料、皮帶機連續給料形式，參閱本網站《移動科技-穩流 進料 轉運》；
3.皮帶機系統：皮帶機系統由傳動滾筒和改向滾筒、托輥、輸送膠帶、清掃裝置、安全保護裝置、張緊裝置及金屬結構架等部分構成，臂架可以設計為弧形或直線式，臂架有折疊式、伸縮式，參閱本網站《移動科技-臂架折疊 伸縮》；
4.臂架俯仰、旋轉機構：臂架俯仰、旋轉機構包括液壓系統和固定支架兩部分。臂架相對于水平線0°—25o俯仰，形式有雙油缸支撐、單油缸拉升。旋轉履帶底盤整機回轉式，履帶或輪胎組合整機回轉式，可實現360o旋轉。回轉軸承臂架回轉式，沿設備中心線±30-45o旋轉。參閱本網站《移動科技-臂架俯仰旋轉》；
5.液壓控制和液壓站：滿足裝船機整機行走動力、油缸支撐臂架或拉桿作俯仰運動、行走機構支撐。
6.電氣設備：由供配電部分、液壓動力部分、控制部分、照明部分、信號顯示及安全信號保護等部分組成。移動式電站能滿足裝船機和配套進料裝置的供電；
03
相關參數
基于材料的堆積密度為1.6噸/ m3，儲存角度37°。
|
傳送帶角度（度） |
庫存高度 |
庫存容量 |
庫存容量 |
|
(m) |
(m3) |
（噸） |
|
|
24° |
8.9 |
1,315 |
2,100 |
|
22° |
8.2 |
1,015 |
1,625 |
|
20° |
7.7 |
840 |
1,350 |
|
18° |
7.2 |
670 |
1,100 |
|
16° |
6.6 |
530 |
850 |
設備在進料點固定情況下，形成堆場的最大能力
|
旋轉角度 |
90° |
180° |
270° |
|
33 |
15,040 m3 |
25,573 m3 |
37,636 m3 |
|
39 |
20,837 m3 |
36,918 m3 |
53,000 m3 |
|
41 |
22,994 m3 |
40,725 m3 |
48,455 m3 |
|
45 |
31,336 m3 |
55,536 m3 |
79,735 m3 |
|
52 |
42,927 m3 |
75,919 m3 |
108,911 m3 |
|
58 |
62,896 m3 |
111,477 m3 |
160,059 m3 |
選型參數
|
進料裝置角度 |
料堆高度 |
|||||
|
進料長度 |
進料角度 |
料槽角度 |
料槽長度 |
25度角 |
30度角 |
35度角 |
|
7m |
25度 |
25度 |
15m |
7m |
8m |
8.2m |
|
8m |
20度 |
30度 |
18m |
8.3m |
9.5m |
10.8m |
|
8m |
25度 |
45度 |
21m |
9.5m |
11m |
12.5m |
|
10m |
20度 |
45度 |
24m |
10.8m |
12.5m |
14.2m |
|
10m |
25度 |
60度 |
27m |
12m |
14m |
16m |
|
12m |
20度 |
60度 |
30m |
13.4m |
15.5m |
17.5m |
|
帶寬 |
800 毫米 |
1000毫米 |
1200毫米 |
|
速度 |
450 立方米/時 |
750立方米/時 |
1250立方米/時 |
